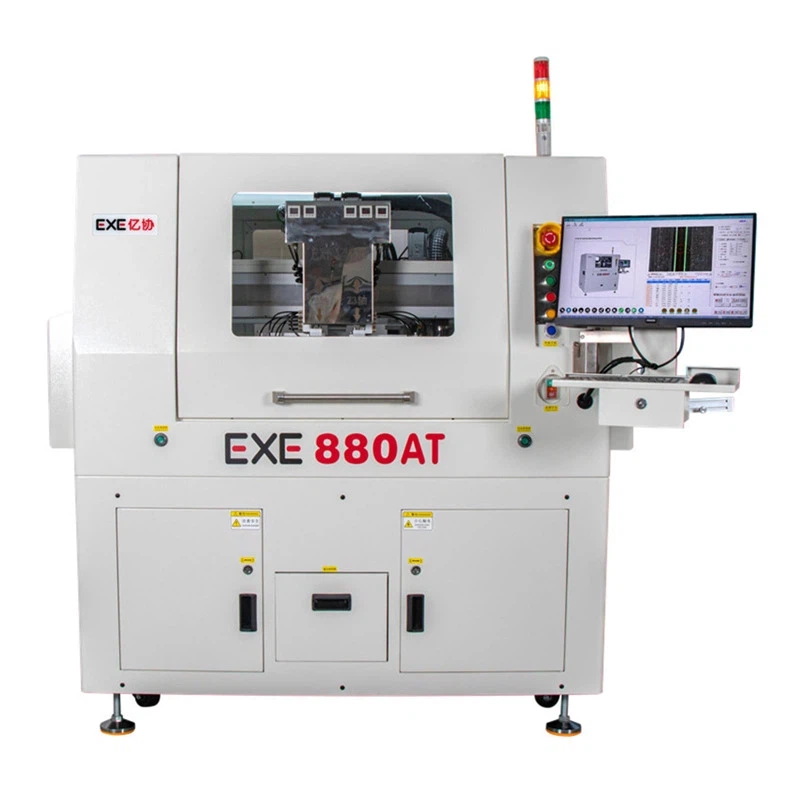

PCB Board Depaneling Router Machine
เครื่อง DEPANELING BOARD BOARD (หรือที่รู้จักกันในชื่อ DePaneler หรือ DEPANELER แผงวงจร) เป็นอุปกรณ์พิเศษที่ใช้ในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์เพื่อแยก PCBs ที่ต่อเนื่องกันหลายรายการ (แผงวงจรพิมพ์) ออกเป็นแต่ละหน่วย ฟังก์ชั่นหลักของมันคือการแทนที่บอร์ดแมนนวลด้วยเทคโนโลยีการตัดอัตโนมัติหลีกเลี่ยงความเสียหายจากความเครียดที่เกิดจากการดำเนินงานแบบดั้งเดิม ขึ้นอยู่กับวิธีการตัดและสถานการณ์แอปพลิเคชันส่วนใหญ่จะแบ่งออกเป็นประเภทต่อไปนี้: โดยการตัดหลักการ: มีดประเภท, หมัดชนิด, หม้อชนิดประเภทมิลลิ่ง, และเครื่องย่อยประเภทเลเซอร์, depanelers แบบยืดหยุ่น
การแนะนำสินค้า
คุณสมบัติของเครื่อง DEPANELING BOARD BOARD คุณลักษณะ:
- DePaneler Milling Online Milling นี้มีการโหลดบอร์ดอัตโนมัติการตัดและการดีดออกการปรับปรุงประสิทธิภาพการผลิตอย่างมีนัยสำคัญและลดต้นทุนแรงงานแสดงให้เห็นถึงสายการผลิตอัตโนมัติอย่างเต็มที่
- ระบบทั้งหมดมาพร้อมกับระบบการจัดตำแหน่ง CCD Vision เพื่อเพิ่มความแม่นยำและประสิทธิภาพในการตัดและป้องกันไม่ให้เกิดความผิดพลาด
-โมดูลกันฝุ่นที่มีความแม่นยำสูงบนแกน X- และ Y ทำให้มั่นใจได้ว่าการตัดที่มีความเสถียรและแม่นยำ
- เซ็นเซอร์การกระจัดเลเซอร์ที่นำเข้าญี่ปุ่นเป็นมาตรฐานในการตรวจสอบความเรียบของผลิตภัณฑ์ PCBA
- การกำจัดวัสดุอัตโนมัติใช้ถ้วยดูดสูญญากาศสำหรับการจัดวางและการถ่ายโอน
- ตัวควบคุมการเคลื่อนไหว CNC อิสระรวมระบบควบคุมส่งผลให้วงจรควบคุมที่เสถียรความแม่นยำสูงการตอบสนองที่รวดเร็วและความสามารถในการต่อต้านการแทรกแซงที่แข็งแกร่ง
-เครื่องมีอินเทอร์เฟซที่ใช้งานง่ายพร้อมอินเทอร์เฟซภาษาอังกฤษและจีนทำให้การออกแบบซอฟต์แวร์การออกแบบที่ใช้งานง่ายและง่ายสำหรับวิศวกรในการทำงาน
- มันสามารถตัดขอบบอร์ดแบบเป็นวงกลมและผิดปกติและสามารถตรวจจับใบมีดที่หักและลื่น . - โดยใช้แกนหมุนความเร็วสูง (สูงสุด: 80000 รอบต่อนาที) จาก Sycotec เยอรมันที่มีความเครียดในการตัดต่ำความแม่นยำสูงเพิ่มประสิทธิภาพการตัดและการเปลี่ยนเครื่องมืออัตโนมัติ
1. ปรับปรุงประสิทธิภาพการผลิต
ความเร็วในการตัดอัตโนมัติเกินกว่าแรงงานด้วยตนเองเพิ่มประสิทธิภาพมากกว่า 80%
รองรับการตัดแบบหลายใบพร้อมกัน (เช่นเครื่อง depaneling แบบหลายใบสามารถติดตั้งได้สูงสุด 12 ใบ) และการผลิตอย่างต่อเนื่องออนไลน์
2. รับประกันคุณภาพของผลิตภัณฑ์
- ลดความเสียหายทางกายภาพ:
การหมุนความเร็วสูงของเครื่องตัดการกัด (20,000-30,000 รอบต่อนาที) ช่วยให้ความเครียดต่ำกว่า180μstป้องกันการแตกของการแตกและความเสียหายของส่วนประกอบ
การออกแบบพิเศษ (เช่นใบมีดวงกลมด้านบนและโครงสร้างใบมีดแบนที่ต่ำกว่า) ลดความเครียดในการตัดและเหมาะสำหรับ PCBs ที่ไม่มีร่อง V
- Depaneling ที่มีความแม่นยำสูง:
ความแม่นยำในการวางตำแหน่งที่ทำซ้ำได้ของคัตเตอร์คัตเตอร์คือ± 0.01 มม. ทำให้มั่นใจได้ว่าขอบตัดที่ราบรื่น
3. เพิ่มความปลอดภัยในการผลิตและการปรับตัว
คุณสมบัติการออกแบบและความปลอดภัยที่ปิดล้อม (เช่นกลไกต่อต้านการป้อนข้อมูล) ปกป้องผู้ประกอบการ
เข้ากันได้กับรูปทรงของบอร์ดต่าง ๆ : รองรับ PCB แบบตรงวงกลมรูปตัว L และ PCB ที่ผิดปกติพร้อมการเชื่อมต่อรูแสตมป์ (เช่นเครื่องรูเล็ต PCB)
การปรับตัวที่ยืดหยุ่นให้เข้ากับความหนาต่าง ๆ (0.4-4 มม.) และขนาด (สูงถึง 300 มม.)
4. ค่าใช้จ่ายในการผลิตที่เหมาะสม
ลดแรงงานด้วยตนเองลดต้นทุนแรงงานและอัตราการทำงานใหม่เนื่องจากข้อผิดพลาดของผู้ประกอบการ
การออกแบบแบบแยกส่วน (เช่นระบบการเปลี่ยนแปลงเครื่องมืออย่างรวดเร็ว) ปรับปรุงการใช้อุปกรณ์และอำนวยความสะดวกในการบำรุงรักษา
iii. แอปพลิเคชันทั่วไป
ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคอุปกรณ์อิเล็กทรอนิกส์ยานยนต์อุปกรณ์การแพทย์และการผลิตอุปกรณ์สื่อสารมันเหมาะอย่างยิ่งสำหรับส่วนประกอบที่มีความแม่นยำ depaneling เช่นแถบไฟ LED และบอร์ด SMT ที่มีความหนาแน่นสูง
5. ฉากจริงของโรงงาน
อุปกรณ์ส่วนใหญ่ใช้สำหรับการตัด PCBA และ depaneling ในอุตสาหกรรมการผลิตระดับสูง อุตสาหกรรมแอพพลิเคชั่นครอบคลุม SMT, สมาร์ทโฟน, อุปกรณ์สวมใส่อัจฉริยะ, โมดูล WiFi, โมดูล 5G, แท็บเล็ต, อุปกรณ์อิเล็กทรอนิกส์ยานยนต์, บ้านอัจฉริยะ, อุปกรณ์การแพทย์, การบินและอวกาศ, ผลิตภัณฑ์ทางทหาร, เครื่องใช้ในบ้าน ฯลฯ
จิ๊ก depaneling ผลิตภัณฑ์ถูกยึดและวางบนแพลตฟอร์มการประมวลผลสำหรับ depaneling หลังจากการประมวลผลเสร็จสิ้นจิ๊ก depaneling จะถูกจับอีกครั้งและวางบนแทร็กเพื่อไหลเข้าสู่กระบวนการถัดไป
นิตยสาร Five-Tool ในตัวอำนวยความสะดวกในการเปลี่ยนเครื่องมืออัตโนมัติเพื่อตอบสนองความต้องการแยกแผง
โครงสร้างการสวมจานประเภทกรงเล็บ
ส่วนต่อประสานกราฟิกผู้ใช้ (GUI)
การแก้ไขโปรแกรมง่ายช่วยให้การเขียนโปรแกรมหลายจุดที่รวดเร็วและง่ายดาย
ติดตั้งแผงผลิตภัณฑ์พิเศษเข้าสู่แทร็ก
วิธีการป้อนแทร็กการติดตั้งแบบแยกแผงพิเศษเชื่อมต่อกับกระบวนการก่อนหน้าอย่างราบรื่น
การแยกการติดตั้งแบบแยกแผ่นพิเศษ
หลังจากการประมวลผลเสร็จสิ้นจิ๊ก depaneling จะถูกจับอีกครั้งและวางบนแทร็กเพื่อไหลเข้าสู่กระบวนการถัดไป
วิธีการเปลี่ยนเครื่องมืออัตโนมัติ
ใช้แกนหมุนที่นำเข้าเยอรมันด้วยการเปลี่ยนเครื่องมืออัตโนมัติ สิ่งนี้จะช่วยประหยัดเวลาบรรลุระบบอัตโนมัติลดความผิดพลาดของมนุษย์และมีความแม่นยำและความมั่นคงสูง
โครงสร้างการเก็บถ้วยดูดสูญญากาศ
1. อุปกรณ์เลือกและสถานที่: การโหลดและการขนถ่ายอัตโนมัติ
2. โครงสร้างสายพานลำเลียง: การเคลื่อนไหวของแกน x2, รถปิคอัพ Z2 และ Z3-Axis, การควบคุมมอเตอร์เซอร์โวเซอร์
3. บอร์ดความเร็วรับ: 0-1000 มม./วินาที (ปรับได้)
บทนำการกำหนดค่า
แกน Sycotec เยอรมัน
สปินเดิล Sycotec ของเยอรมันและระบบการเปลี่ยนเครื่องมืออัตโนมัติช่วยให้การเปลี่ยนแปลงเครื่องมืออัตโนมัติอย่างสมบูรณ์ประหยัดเวลาและลดข้อผิดพลาดของมนุษย์ สิ่งนี้ให้ความแม่นยำสูงและมีเสถียรภาพที่ยอดเยี่ยม
ระบบวัดความสูงของผลิตภัณฑ์
ระบบการวัดความสูงของผลิตภัณฑ์ PCBA มาตรฐานช่วยให้มั่นใจได้ว่าการตรวจสอบการจัดวางสุญญากาศของผลิตภัณฑ์อย่างแม่นยำ
โมดูลแนวนอน
โครงสร้างแนวนอนประเภทของโครงสำหรับตั้งอยู่ให้ความสมมาตรความเสถียรและความแข็งแกร่งที่ยอดเยี่ยม
แพลตฟอร์มหินอ่อน
โครงสร้างหลักใช้แพลตฟอร์มหินอ่อนที่มีโมดูลการเคลื่อนไหวและการตัดแบบแยกแผงเพื่อความเสถียรสูง
แปรงลอย
โครงสร้างแปรงลอยตัวจะปรับโดยอัตโนมัติเพื่อเพิ่มประสิทธิภาพการเก็บฝุ่นสำหรับความหนาของบอร์ดที่แตกต่างกันและความสูงของส่วนประกอบทำให้อายุการใช้งานของเครื่องตัด
รูปแบบการควบคุมอิเล็กทรอนิกส์
การกำหนดเส้นทางวงจรควบคุมอิเล็กทรอนิกส์อย่างมีเหตุผลทำให้การบำรุงรักษาง่ายและสะดวก
วิดีโอโรงงานลูกค้าในสถานที่
เรามักจะอยู่ที่บริการของคุณเมื่อคุณต้องการ
EXE มีความเชี่ยวชาญในการวิจัยการพัฒนาการผลิตการขายและการบริการของเครื่อง depaneling PCBA อัตโนมัติเต็มรูปแบบเครื่องตัดเครื่องตัดเครื่องตัดเครื่องจักรและเครื่อง depaneling ออนไลน์ Exe มีทีมวิจัยและพัฒนาที่มีประสบการณ์และทีมออกแบบและระบบบริการหลังการขายที่ครอบคลุม
ผลิตภัณฑ์ของเราใช้ในแอพพลิเคชั่น PCBA depaneling ในอุตสาหกรรมการผลิตระดับไฮเอนด์รวมถึงสมาร์ทโฟนเครื่องแต่งตัวอัจฉริยะบ้านอัจฉริยะแท็บเล็ตอุปกรณ์อิเล็กทรอนิกส์ยานยนต์อุปกรณ์การแพทย์การบินและอวกาศทหารและเครื่องใช้ในบ้าน
เว็บไซต์จัดแสดงนิทรรศการ
ผู้ผลิตตัวแยก PCB อัตโนมัติที่มีชื่อเสียงระดับโลก
ใบรับรองของเรา
การรับรองระบบการจัดการ
ใบรับรองสิทธิบัตรตัวคั่นแผงวงจร
ใบรับรองซอฟต์แวร์ระบบควบคุมตัวคั่นบอร์ด
พันธมิตรของเรา
Exe ยึดมั่นในปรัชญาธุรกิจของ "คุณภาพก่อนการบริการ First" และประสบความสำเร็จในการให้บริการ บริษัท หลายพันแห่งและได้รับการยกย่องเป็นเอกฉันท์!
เราเชื่อถือได้โดย
อุตสาหกรรมแอปพลิเคชัน
อุปกรณ์ส่วนใหญ่ใช้สำหรับการตัด PCBA และ depaneling ในอุตสาหกรรมการผลิตระดับสูง
อุตสาหกรรมแอพพลิเคชั่นครอบคลุม SMT, สมาร์ทโฟน, อุปกรณ์สวมใส่อัจฉริยะ, โมดูล WiFi, โมดูล 5G, แท็บเล็ต, อุปกรณ์อิเล็กทรอนิกส์ยานยนต์, บ้านอัจฉริยะ, อุปกรณ์การแพทย์, การบินและอวกาศ, ผลิตภัณฑ์ทางทหาร, เครื่องใช้ในบ้าน ฯลฯ
คำถามที่พบบ่อย
โซลูชันกระบวนการแยกบอร์ด PCBA
PCB Depanelers ประเภทใดคืออะไร?
+
-
ขึ้นอยู่กับวัสดุที่ถูก depaneled พวกเขาสามารถแบ่งออกเป็นสามประเภท:
PCB Depanelers, FPC Depanelers และอลูมิเนียม PCB Depanelers
ขึ้นอยู่กับวิธีการ depaneling พวกเขาสามารถจัดหมวดหมู่ดังนี้:
1. ผู้ตรวจสอบประเภทมีด; 2. Depanelers ประเภทหมัด; 3. เครื่องตัดคัตเตอร์ depanelers; 4. เครื่องตัดเลเซอร์ และ 5. Depanelers ประเภทที่น่าเบื่อ
ส่วนประกอบของเครื่อง depaneling PCB คืออะไร?
+
-
มันประกอบด้วยตัวยึดแบบผสมผสาน, แผงประกอบการขยาย, ระบบคู่มือการสนับสนุนชั้นวาง, ชั้นวางวัสดุที่ได้รับ, อุปกรณ์ปลดปล่อย, เครื่องมือตัดและอุปกรณ์ยึดติดระบบยึดโหลดและอุปกรณ์เปลี่ยนความเร็วการตัด
ข้อกำหนดความแม่นยำของการผลิตอุปกรณ์อิเล็กทรอนิกส์
+
-
ความแม่นยำในการตัด: ± 0.1 มม.
เป็นไปตามข้อกำหนดของ depaneling ของผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภคส่วนใหญ่ (เช่นเครื่องใช้ในบ้านและบอร์ดการสื่อสารขั้นพื้นฐาน) เพื่อให้มั่นใจว่ามีความปลอดภัยและส่วนประกอบที่ปราศจากเสี้ยน
ข้อกำหนดความแม่นยำที่แม่นยำเป็นพิเศษ
+
-
ความแม่นยำในการตัด: ± 0.05 มม. ถึง± 0.02 มม.
เหมาะสำหรับแผงวงจรความแม่นยำเช่นโมดูล 5G และอุปกรณ์การแพทย์ป้องกันความเสียหายขนาดเล็กและความเสียหายของชั้นสัญญาณ
ความสามารถในการทำซ้ำ: ± 0.01 มม.
อายุการใช้งานทั่วไปของเครื่องมือตัวแยกแผงคืออะไร?
+
-
ทำจากเหล็กที่ทนทานต่อการสึกหรอของเยอรมัน/ญี่ปุ่นเครื่องมือนี้มีอายุการใช้งานที่ได้รับการพิสูจน์แล้วนานถึงหนึ่งปีเมื่อแยกวัสดุแข็งเช่นพื้นผิวอลูมิเนียม
