จะเลือกตัวคั่น PCB ที่เหมาะสมได้อย่างไร?

เมื่อพูดถึงการผลิตและการประกอบ PCB การเลือกตัวคั่น PCB ที่เหมาะสมคือการตัดสินใจที่สำคัญซึ่งอาจส่งผลกระทบต่อคุณภาพประสิทธิภาพและต้นทุนของกระบวนการผลิตของคุณอย่างมีนัยสำคัญ ในฐานะซัพพลายเออร์ตัวแยก PCB ที่เชื่อถือได้ฉันเข้าใจถึงความท้าทายและการพิจารณาที่เข้าสู่การตัดสินใจครั้งนี้ ในโพสต์บล็อกนี้ฉันจะแบ่งปันปัจจัยสำคัญบางประการเพื่อช่วยให้คุณเลือกได้อย่างชาญฉลาด

1. การทำความเข้าใจข้อกำหนด PCB ของคุณ

ขั้นตอนแรกในการเลือกตัวคั่น PCB ที่เหมาะสมคือการเข้าใจข้อกำหนดเฉพาะของ PCB ของคุณ พิจารณาด้านต่อไปนี้:

วัสดุบอร์ดและความหนา

วัสดุ PCB ที่แตกต่างกันเช่น FR - 4, อลูมิเนียมหรือเซรามิกมีระดับความแข็งและความเปราะบางที่แตกต่างกัน บอร์ดที่หนาขึ้นอาจต้องใช้วิธีการแยกที่มีประสิทธิภาพมากขึ้น ตัวอย่างเช่นหากคุณกำลังทำงานกับบอร์ด FR - 4 หนาจะต้องใช้ตัวคั่นที่แข็งแกร่งกว่าเมื่อเปรียบเทียบกับ PCB ที่บางและยืดหยุ่น

ขนาดและรูปร่างของบอร์ด

ขนาดและรูปร่างของ PCB ของคุณมีบทบาทสำคัญ บอร์ดรูปแบบขนาดใหญ่อาจต้องใช้ตัวคั่นที่มีพื้นที่ทำงานขนาดใหญ่ บอร์ดที่มีรูปร่างผิดปกติอาจต้องใช้ตัวแยกที่สามารถจัดการรูปทรงเรขาคณิตที่ซับซ้อนได้ ตัวคั่นบางตัวได้รับการออกแบบมาโดยเฉพาะสำหรับบอร์ดสี่เหลี่ยมในขณะที่บางตัวสามารถรองรับรูปร่างที่หลากหลายได้มากขึ้น

ความแม่นยำแยก

หาก PCB ของคุณมีส่วนประกอบที่ดี - แหลมหรือต้องการการแยกความแม่นยำสูงคุณต้องมีตัวคั่นที่สามารถตัดได้อย่างแม่นยำ ตัวคั่นที่มีความแม่นยำสูงสามารถลดความเสี่ยงของความเสียหายต่อส่วนประกอบและตรวจสอบให้แน่ใจว่ามีความสมบูรณ์ของ PCB

2. ประเภทของตัวคั่น PCB

มีตัวคั่น PCB หลายประเภทที่มีอยู่ในตลาดแต่ละตัวมีข้อดีและข้อ จำกัด ของตัวเอง

V - ตัวคั่นตัด

V - ตัวคั่นตัดมักใช้สำหรับ PCB ที่ได้รับคะแนนล่วงหน้าด้วยร่องรูป V - พวกเขาทำงานโดยใช้แรงกดดันตาม V - ตัดเพื่อแบ่งบอร์ดออกเป็นแต่ละชิ้น V - ตัวคั่นตัดค่อนข้างง่ายและมีค่า - มีประสิทธิภาพ เหมาะสำหรับการผลิต PCB ขนาดมาตรฐานที่มีเส้นแยกตรง อย่างไรก็ตามพวกเขาอาจไม่เหมาะสำหรับรูปร่างบอร์ดที่ซับซ้อนหรือการใช้งานที่มีความแม่นยำสูง

ตัวแยกมีดด้าน PCB

ตัวคั่นมีดด้าน PCB ใช้ใบมีดคมเพื่อตัดผ่าน PCB พวกเขามีความแม่นยำในระดับสูงและสามารถจัดการวัสดุและความหนาที่หลากหลาย ตัวคั่นเหล่านี้เหมาะอย่างยิ่งสำหรับการตัด PCB ที่มีรูปร่างผิดปกติหรือสำหรับการใช้งานที่จำเป็นต้องมีการตัดที่สะอาด การออกแบบมีดด้านข้างช่วยให้สามารถตัดได้อย่างมีประสิทธิภาพโดยไม่ทำให้เกิดความเครียดมากเกินไปบนกระดาน

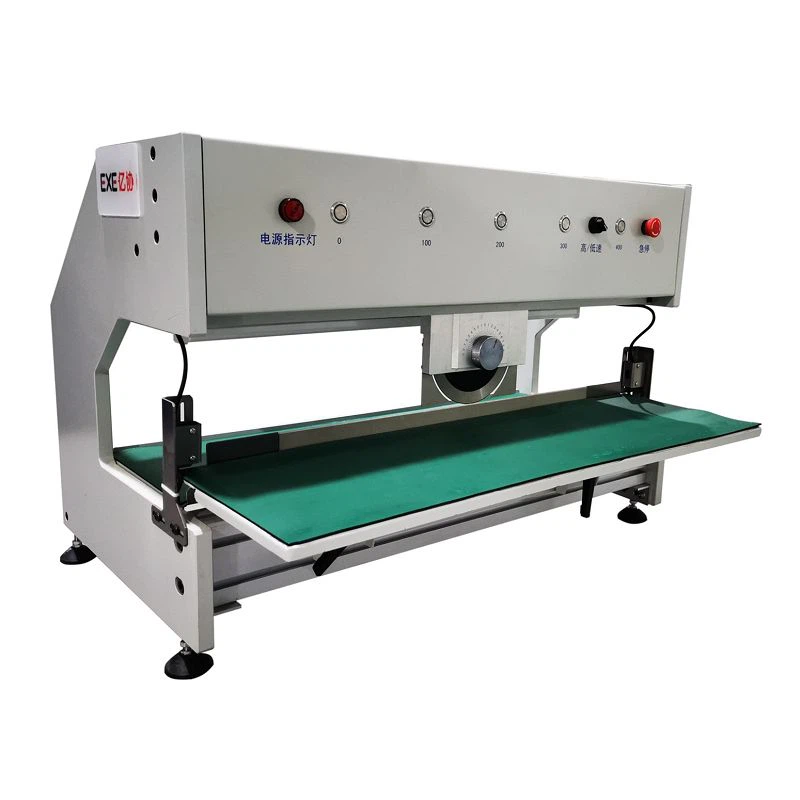

เครื่อง depaneling มีดด้าน PCB

เช่นเดียวกับตัวคั่นมีดด้านข้างเครื่อง DEPANELING KNIFE SIDE KNIFE เป็นรุ่นที่ก้าวหน้าและอัตโนมัติมากขึ้น มันสามารถจัดการการผลิตระดับเสียงสูงด้วยความเร็วและความแม่นยำมากขึ้น เครื่องเหล่านี้มักจะมาพร้อมกับคุณสมบัติเช่นเส้นทางการตัดที่ตั้งโปรแกรมได้การให้อาหารอัตโนมัติและระบบควบคุมคุณภาพ เหมาะสำหรับโรงงานผลิตขนาดใหญ่ที่มีประสิทธิภาพและความสอดคล้องเป็นกุญแจสำคัญ

แผงวงจรเราเตอร์ CNC

ตัวคั่นแผงวงจรเราเตอร์ CNC ใช้คอมพิวเตอร์ - ตัวเลข - เทคโนโลยีการควบคุมเพื่อตัด PCBs พวกเขาเสนอระดับสูงสุดของความแม่นยำและความยืดหยุ่น เราเตอร์ CNC สามารถตัดรูปร่างที่ซับซ้อนเส้นโค้งและลวดลายได้อย่างง่ายดาย เหมาะอย่างยิ่งสำหรับการสร้างต้นแบบการผลิตขนาดเล็กหรือ PCBs สูงที่ต้องการการออกแบบที่ซับซ้อน อย่างไรก็ตามโดยทั่วไปจะมีราคาแพงกว่าและอาจมีช่วงการเรียนรู้ที่สูงชันเมื่อเทียบกับตัวแยกประเภทอื่น ๆ

3. ปริมาณการผลิตและปริมาณงาน

ปริมาณการผลิตและปริมาณงานที่ต้องการเป็นปัจจัยสำคัญในการเลือกตัวคั่น PCB

ต่ำ - การผลิตปริมาณ

หากคุณผลิต PCBs ในปริมาณน้อยเช่นสำหรับการสร้างต้นแบบหรือโครงการที่กำหนดเองตัวคั่นด้วยตนเองหรือกึ่งอัตโนมัติอาจเพียงพอ ตัวคั่นด้วยตนเองมีราคาไม่แพงและใช้งานง่าย พวกเขาช่วยให้มีความยืดหยุ่นมากขึ้นในการจัดการการออกแบบบอร์ดที่แตกต่างกัน ตัวคั่นแบบกึ่งอัตโนมัติสามารถให้ระบบอัตโนมัติในระดับหนึ่งเช่นการให้อาหารอัตโนมัติหรือการตัดซึ่งสามารถปรับปรุงประสิทธิภาพโดยไม่ต้องลงทุนขนาดใหญ่

การผลิตปริมาณสูง

สำหรับการผลิตระดับเสียงสูงตัวคั่นอัตโนมัติเป็นสิ่งจำเป็น ตัวคั่นอัตโนมัติสามารถจัดการ PCB จำนวนมากในช่วงเวลาสั้น ๆ ลดต้นทุนแรงงานและเพิ่มผลผลิต เครื่องจักรเช่นเครื่องแยกมีดด้านข้าง PCB หรือตัวแยกแผงวงจรเราเตอร์ CNC นั้นเหมาะสำหรับสภาพแวดล้อมการผลิตที่มีปริมาณสูง พวกเขาสามารถรวมเข้ากับสายการผลิตและทำงานอย่างต่อเนื่องด้วยการแทรกแซงของมนุษย์น้อยที่สุด

4. การพิจารณาค่าใช้จ่าย

ค่าใช้จ่ายเป็นปัจจัยสำคัญในการตัดสินใจซื้อใด ๆ เสมอ เมื่อเลือกตัวคั่น PCB ให้พิจารณาด้านต้นทุนต่อไปนี้:

การลงทุนครั้งแรก

ค่าใช้จ่ายเริ่มต้นของตัวคั่นรวมถึงราคาซื้อการติดตั้งและการฝึกอบรม ตัวคั่นประเภทต่าง ๆ มีช่วงราคาที่แตกต่างกัน ตัวคั่นด้วยตนเองโดยทั่วไปจะมีราคาไม่แพงที่สุดในขณะที่เราเตอร์ CNC และเครื่องจักรอัตโนมัติปลายสูงมีราคาแพงกว่า อย่างไรก็ตามสิ่งสำคัญคือต้องพิจารณาผลประโยชน์ระยะยาวและผลตอบแทนจากการลงทุน

ต้นทุนการดำเนินงาน

ค่าใช้จ่ายในการดำเนินงานรวมถึงการใช้พลังงานการบำรุงรักษาและชิ้นส่วนทดแทน ตัวคั่นบางตัวอาจต้องการการบำรุงรักษาบ่อยขึ้นหรือมีความต้องการพลังงานสูงขึ้น ตัวอย่างเช่นเราเตอร์ CNC อาจใช้ไฟฟ้ามากขึ้นเมื่อเทียบกับตัวคั่นที่ง่ายกว่า V - ตัด พิจารณาค่าใช้จ่ายต่อเนื่องเหล่านี้เมื่อประเมินค่าใช้จ่ายโดยรวม - ประสิทธิผลของตัวคั่น

ราคาต่อหน่วย

เพื่อประเมินค่าใช้จ่ายอย่างถูกต้องให้คำนวณค่าใช้จ่ายต่อหน่วยของการแยก PCB สิ่งนี้คำนึงถึงการลงทุนเริ่มต้นต้นทุนการดำเนินงานและจำนวน PCB ที่ผลิต ตัวคั่นที่มีราคาแพงกว่าอาจมีต้นทุนต่อหน่วยในการผลิตปริมาณสูงเนื่องจากประสิทธิภาพที่สูงขึ้น

5. ความปลอดภัยและความสะดวกในการใช้งาน

ความปลอดภัยควรเป็นสิ่งสำคัญที่สุดในสภาพแวดล้อมการผลิตใด ๆ มองหาตัวคั่น PCB ที่มีคุณสมบัติด้านความปลอดภัยเช่นปุ่มหยุดฉุกเฉินยามป้องกันและการเชื่อมต่อความปลอดภัย คุณสมบัติเหล่านี้สามารถป้องกันอุบัติเหตุและปกป้องผู้ประกอบการของคุณ

ความสะดวกในการใช้งานก็สำคัญเช่นกัน ผู้ใช้ - ตัวคั่นที่เป็นมิตรสามารถลดเวลาการฝึกอบรมและปรับปรุงประสิทธิภาพการทำงาน มองหาเครื่องจักรที่มีการควบคุมที่ใช้งานง่ายคำแนะนำที่ชัดเจนและง่าย - ถึงจุดเข้าถึงจุดบำรุงรักษา ตัวคั่นบางตัวมาพร้อมกับอินเทอร์เฟซซอฟต์แวร์ที่ช่วยให้การเขียนโปรแกรมและตรวจสอบกระบวนการแยกได้ง่าย

6. หลังจาก - การสนับสนุนการขาย

หลังจาก - การสนับสนุนการขายเป็นสิ่งสำคัญเมื่อซื้อตัวคั่น PCB ตรวจสอบให้แน่ใจว่าซัพพลายเออร์ให้การสนับสนุนด้านเทคนิคที่ครอบคลุมรวมถึงการติดตั้งการฝึกอบรมและบริการบำรุงรักษา ซัพพลายเออร์ที่เชื่อถือได้ควรมีสต็อกของชิ้นส่วนทดแทนที่พร้อมใช้งานเพื่อลดการหยุดทำงานในกรณีที่มีการพังทลาย

ติดต่อเราสำหรับการซื้อและให้คำปรึกษา

การเลือกตัวคั่น PCB ที่เหมาะสมเป็นการตัดสินใจที่ซับซ้อนซึ่งต้องพิจารณาอย่างรอบคอบเกี่ยวกับข้อกำหนดเฉพาะของคุณ ในฐานะซัพพลายเออร์ตัวคั่น PCB มืออาชีพเรามีผลิตภัณฑ์ที่หลากหลายเพื่อตอบสนองความต้องการของคุณ ไม่ว่าคุณจะกำลังมองหาตัวคั่นด้วยตนเองอย่างง่ายสำหรับการผลิตขนาดเล็ก - ขนาดหรือเครื่องจักรอัตโนมัติระดับสูงสำหรับการผลิตปริมาณมากเราสามารถให้บริการโซลูชันที่เหมาะสมแก่คุณ

หากคุณมีคำถามใด ๆ หรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับตัวคั่น PCB ของเราโปรดติดต่อเรา เราอยู่ที่นี่เพื่อช่วยคุณในการสร้างทางเลือกที่ดีที่สุดสำหรับกระบวนการผลิต PCB ของคุณ

การอ้างอิง

• IPC - 6012D: ข้อมูลจำเพาะคุณสมบัติและประสิทธิภาพสำหรับบอร์ดพิมพ์ที่แข็ง
• คู่มือวงจรพิมพ์ฉบับที่ 6 โดย Clyde F. Coombs, Jr.
